什么是船舶PTI和PTO模式？混联式混动系统工作原理详解

船舶动力系统的节能化、低碳化升级，是现代航运行业发展的核心趋势。混联式混动系统凭借灵活的动力调配能力，成为各类民用、商用船舶的主流动力配置。PTI、PTO、PTH三种核心运行模式，构成了混动船舶动力切换的核心逻辑，适配船舶低速、高速、满负荷等全场景航行需求。本文将分层拆解三类模式的核心内涵、运行方式，深度解析混联式船舶混动系统的整体工作原理与运行机制。

一、船舶混动系统核心基础概述

（一）船舶混动系统发展背景

随着全球航运环保规范持续完善，船舶航行的排放管控、噪音管控、能耗管控标准不断升级，传统单一燃油动力船舶的运行短板逐步凸显。传统纯燃油船舶在港口停泊、近岸航行等低速工况下，燃油燃烧不充分，易产生多余污染物排放，同时运行噪音会对水域生态环境造成影响。而纯电力船舶受限于储能容量，无法满足远洋、高速、大负荷的航行需求，适用场景存在明显局限。

在此行业背景下，兼具燃油动力稳定性与电力动力环保性的混动船舶动力系统得到广泛应用。混联式混动系统突破了串联、并联混动系统的单一运行局限，可实现机械能、电能的双向转化与灵活调配，通过多模式切换适配船舶全工况航行需求，是当前适配性较强的船舶动力方案。

（二）混联式船舶混动系统核心特性

混联式船舶混动系统整合了机械动力传动架构与电力动力储能发电架构，具备动力双向耦合、能量双向流动、工况自由切换的核心特性。系统内部燃油发动机、驱动电机、储能装置、传动齿轮机构、能量管理模块相互配合，既可以实现燃油机械能直接驱动船舶推进，也可以完成燃油能量向电能的转化储存，还能实现电能单独驱动、机电协同驱动等多种运行状态。

相较于其他混动架构，混联式系统的核心优势在于运行灵活性。系统可根据船舶航行速度、负荷大小、水域环境要求，自主切换动力输出模式，优化能量利用效率，降低航行能耗与污染物排放，同时保障船舶动力输出的稳定性与可靠性，适配港口作业、近海航行、远洋高速航行、满负荷作业等各类船舶运行场景。

（三）核心模式整体界定

混联式船舶混动系统的运行状态主要分为三类核心模式，分别为纯电PTH模式、燃油PTO模式、混合PTI模式，三类模式依托系统不同的能量流向与动力输出逻辑运行，覆盖船舶全部航行工况。其中PTH为纯电力推进模式，主打低速环保运行；PTO为燃油主导、电能储备模式，适配高速常规航行；PTI为机电协同混动模式，满足船舶最大负荷运行需求，三类模式相互配合，构成船舶混动系统的完整运行体系。

二、船舶三大核心运行模式详细解析

（一）纯电模式（PTH）

PTH纯电模式是船舶混联混动系统的基础环保运行模式，核心定义为依靠储能装置储存的电能或船舶辅助电站电能，驱动电机运转，进而带动推进轴与螺旋桨完成船舶航行，主燃油发动机不参与动力输出，无燃油能量消耗。该模式的核心运行逻辑为电能单向转化为机械能，全程无燃油燃烧作业。

从适用工况来看，PTH模式主要适配船舶低速运行场景，尤其适用于港口水域、生态敏感水域、近岸管控水域等对排放、噪音有严格要求的航行环境。船舶在港口靠离、锚地待机、低速通航等场景中，航行速度低、动力负荷小，无需大功率动力输出，纯电模式完全可以满足运行需求。

在运行状态上，PTH模式启动后，系统能量管理模块会切断主燃油发动机的传动连接，锁定燃油动力输出通道。同时激活储能装置放电回路，电能通过变频调控装置输送至推进电机，电机运转带动齿轮箱与推进轴旋转，实现船舶平稳航行。整个运行过程中，无燃油燃烧产生的废气、颗粒物排放，机械运转噪音大幅降低，能够有效契合水域环保管控要求。

从运行优势来看，PTH模式的核心价值在于环保性与静谧性。低速工况下启用纯电运行，可有效规避传统燃油发动机低转速运行时燃烧效率低、排放超标的问题，同时大幅降低船舶水下噪音，减少对水生生态环境的干扰。此外，纯电模式机械结构损耗小，低速运行稳定性高，能够提升船舶低速操控的精准度，适配港口精细化作业需求。

同时，PTH模式也存在一定的运行局限。该模式动力输出完全依赖电能，受限于储能装置的电能储备容量，无法支撑船舶高速、长距离、大负荷航行，仅适用于低速、短时的航行场景，无法替代燃油动力与混动动力的核心作用，是船舶工况适配的补充性环保运行模式。

（二）燃油模式（PTO）

PTO模式全称为动力输出模式，是船舶常规高速航行的核心运行模式，核心定义为以燃油发动机为核心动力源，一方面通过机械传动结构直接驱动推进轴与螺旋桨，保障船舶航行动力；另一方面利用发动机富余功率带动轴带电机运转，实现机械能向电能的转化，为船舶储能装置充电或为全船日常用电设备供电。

该模式主要适配船舶高功率需求场景，包括远洋高速航行、中高负荷持续航行等工况。此类工况下船舶航行阻力大、动力需求稳定且功率较高，燃油发动机的动力输出效率能够达到较佳状态，可稳定为船舶提供大功率推进动力，保障船舶航行速度与航行稳定性。

PTO模式存在两种核心运行状态，分别为纯机械推进状态与机械推进同步发电状态。第一种为基础燃油推进状态，储能装置无充放电动作，燃油发动机全部动力通过齿轮箱、传动轴直接输送至螺旋桨，完全依靠燃油机械能驱动船舶航行，适用于船舶高速匀速航行、动力负荷稳定的场景。

第二种为推进同步发电状态，也是PTO模式的主流运行状态。船舶高速航行过程中，燃油发动机输出的动力在满足船舶推进需求后，会产生部分富余功率，系统通过传动结构将富余功率传导至轴带电机，带动电机旋转完成发电作业。产生的电能经过变频、稳压处理后，可直接供给船舶生活用电、设备用电，也可储存至储能装置，为后续PTH纯电模式、PTI混动模式储备电能。

从运行逻辑来看，PTO模式的核心是最大化利用燃油发动机的输出功率，减少能量浪费。传统燃油船舶高速航行时，发动机富余功率会直接损耗，而混动系统的PTO模式可将富余机械能转化为电能，实现能量回收再利用，有效提升船舶整体能量利用效率，降低船舶整体燃油消耗。同时，该模式下燃油发动机持续稳定运转，避免了频繁启停造成的机械损耗与能耗增加，延长动力设备使用寿命。

在工况适配层面，PTO模式可全程覆盖船舶常规航行场景，是船舶续航能力的核心保障。相较于纯电模式，该模式不受储能容量限制，能够支撑船舶长距离远洋航行，动力输出强劲且稳定，可应对复杂海况下的航行阻力变化，是船舶航行的基础主力模式。

（三）混合模式（PTI）

PTI模式全称为动力输入模式，是船舶混联混动系统的大功率强化运行模式，核心定义为燃油发动机与电动机协同输出动力，双动力耦合驱动推进轴运转，为船舶提供最大化动力输出，满足船舶极限负荷航行需求。该模式是混联式混动系统区别于常规混动系统的核心特色模式。

PTI模式主要适配船舶最大负荷工况，包括复杂海况航行、船舶重载航行、紧急提速航行、作业负荷峰值等场景。此类工况下，单一燃油发动机的动力输出无法完全抵消航行阻力、满足航行动力需求，需要电力动力辅助补充，通过机电双动力协同，提升船舶整体推进功率。

该模式的运行核心逻辑为双动力耦合输出。系统同时激活燃油动力回路与电力动力回路，燃油发动机输出基础机械动力，通过主传动结构驱动推进轴；同时储能装置释放储备电能，驱动辅助电机运转，电机输出的辅助动力通过齿轮箱耦合至主推进轴，与燃油机械动力叠加，实现推进功率的大幅提升。

在具体运行过程中，能量管理模块会实时采集船舶航行负荷、航速、海况等运行数据，精准调配双动力的输出比例。基础航行动力由燃油发动机承担，保障动力输出的稳定性与持续性；峰值动力缺口由电力系统快速补充，利用电机动力响应速度快、输出灵活的特点，弥补燃油动力的输出滞后性，让船舶动力输出可以快速适配负荷变化。

PTI模式的核心运行优势在于动力输出的强化性与灵活性。相较于单一燃油模式，该模式可突破燃油发动机的功率上限，提升船舶极限航行能力与重载作业能力；同时电力动力的瞬时介入，可有效缓解燃油发动机的瞬时负荷压力，避免发动机长期高负荷运转造成的能耗飙升与设备损耗，优化动力系统整体运行状态。

此外，PTI模式具备动态调节特性。当船舶航行负荷降低、无需峰值动力时，系统可自动降低电力动力输出，逐步切换至PTO常规燃油模式，实现工况的平稳过渡，避免动力突变造成的船舶航行颠簸，保障航行安全性与稳定性。

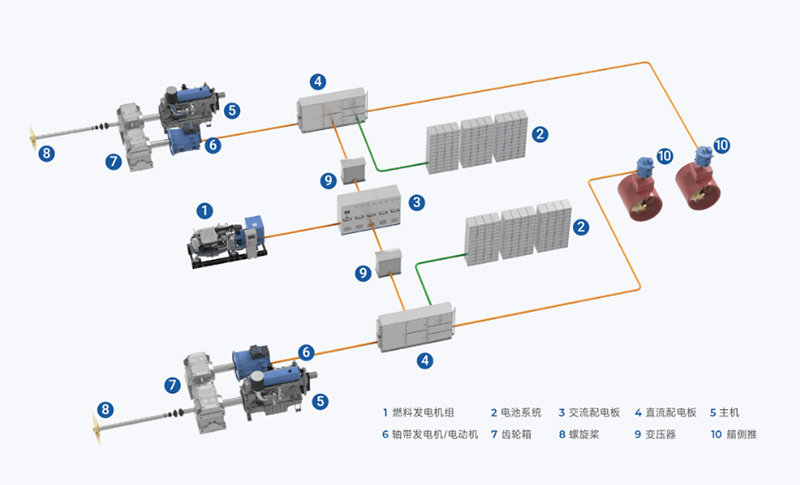

三、船舶混联式混动系统核心组成结构

（一）主推进动力单元

主推进动力单元以燃油发动机为核心，是船舶混动系统的基础动力来源，主要承担常规航行的主力动力输出任务。该单元具备功率输出稳定、续航能力强、负荷适配范围广的特点，可适配船舶长时间、长距离的航行需求，是PTO模式、PTI模式的核心动力基础。发动机通过专属传动齿轮、离合装置与推进轴连接，可根据系统指令实现动力的接通与切断，匹配不同运行模式的动力需求。

（二）电力驱动与储能单元

电力驱动与储能单元由推进电机、储能装置、变频调控设备组成，是实现纯电模式、混动模式的核心载体。推进电机可双向工作，既可以在PTO模式下作为发电机，吸收发动机富余机械能完成发电储能；也可以在PTH、PTI模式下作为电动机，释放电能转化为机械能，参与船舶推进。

储能装置主要用于储存多余电能，实现电能的缓冲与调配，平衡系统电力供需关系。在船舶低负荷航行、发动机富余功率充足时，系统将多余电能储存；在船舶高负荷、需要电力辅助推进或纯电航行时，储能装置放电供能，保障电力动力输出的稳定性。变频调控设备主要用于调节电能电压、电流、频率，适配电机运转与储能充电的参数需求，保障电力系统安全稳定运行。

（三）动力耦合传动单元

动力耦合传动单元是混联式混动系统的核心结构，主要包括耦合齿轮箱、传动主轴、离合机构、动力分配组件，核心作用是实现机械动力与电力动力的耦合、分离、分配与传输。该单元可精准匹配不同模式的动力传输逻辑，在PTH模式下切断燃油动力传输，仅保留电机动力传动路径；在PTO模式下实现燃油动力双向传输，兼顾推进与发电；在PTI模式下完成机电双动力的耦合叠加，统一输送至推进轴。

动力耦合单元的运行精度直接决定混动系统的模式切换平顺性与动力传输效率，可有效避免不同动力源之间的动力冲突，保障多模式切换过程中船舶航行状态的平稳过渡，减少动力切换带来的设备冲击与航行波动。

（四）智能能量管理单元

智能能量管理单元是混动系统的控制核心，相当于系统的中枢大脑，负责全程监测船舶航行工况、动力设备运行状态、储能电量储备情况、水域环境参数等各类信息。通过内置控制逻辑，自动判断船舶最优运行模式，精准调控燃油动力、电力动力的输出比例，控制储能装置的充放电节奏。

同时，该单元具备模式切换、故障监测、负荷调节的功能，可实现三种核心运行模式的全自动智能切换，无需人工干预。在系统运行出现参数异常、负荷过载、设备故障时，可及时调整动力输出策略，保障动力系统运行安全，最大化优化系统能耗水平，提升船舶航行的经济性与可靠性。

四、混联式船舶混动系统整体工作原理

（一）系统能量整体流转逻辑

混联式船舶混动系统的核心运行本质，是实现机械能与电能的双向、可控、高效转化与调配。系统存在两条独立且可联动的能量传输路径，分别为燃油机械动力路径与电力动力路径。两条路径可独立运行、可耦合联动，根据船舶工况灵活切换组合，形成完整的能量循环体系。

燃油机械动力路径为基础路径，燃油发动机燃烧燃料产生机械能，通过传动单元直接驱动船舶推进系统，完成航行作业，同时可依托富余机械能完成发电作业，实现能量延伸利用。电力动力路径为辅助与环保路径，储能装置储存的电能可转化为推进机械能，满足低速航行需求；系统回收的机械能可转化为电能储存，实现能量回收。双路径的灵活配合，构成了混联系统的核心运行逻辑。

（二）单模式独立运行工作原理

单模式独立运行包含PTH纯电独立运行与PTO燃油独立运行两种状态，是船舶常规低负荷、常规中高速航行的主要运行方式。两种模式相互独立，动力路径互不干扰，运行逻辑简洁，能耗效率稳定。

PTH纯电独立运行时，智能能量管理单元触发纯电运行逻辑，控制离合机构断开燃油发动机与传动主轴的连接，燃油动力路径完全关闭。系统激活储能装置放电回路，电能经过变频调控后输送至推进电机，电机单独输出机械动力，通过齿轮箱驱动主轴与螺旋桨运转，完成船舶低速航行。全程无燃油设备参与工作，能量仅在电能与机械能之间单向转化。

PTO燃油独立运行时，系统关闭电力辅助推进回路，推进电机停止动力输出，仅保留燃油动力传输与可选的发电储能功能。燃油发动机启动稳定运转，输出的主力机械能全部用于驱动船舶推进，保障船舶高速匀速航行。若系统检测到发动机存在富余功率，会自动启动发电逻辑，带动轴带电机工作，将富余机械能转化为电能，供给船舶日常用电或储存至储能装置，实现能量高效利用。

（三）双动力耦合运行工作原理

双动力耦合运行对应PTI混合模式，是混联式混动系统最核心的技术优势体现，主要应对船舶极限负荷运行工况。当智能能量管理单元检测到船舶航行负荷超出单一燃油动力的输出上限、航速无法达标或航行阻力过大时，自动触发双动力耦合运行逻辑。

运行过程中，燃油发动机保持持续运转，输出基础推进动力，维持船舶基本航行状态，保障动力输出的稳定性与持续性。同时，系统控制储能装置快速放电，驱动推进电机启动并输出辅助机械动力。动力耦合齿轮箱将发动机输出的基础动力与电机输出的辅助动力进行精准耦合叠加，整合为统一的大功率推进动力，输送至推进主轴，大幅提升船舶整体推进功率。

在双动力耦合过程中，能量管理单元会实时动态调节双动力输出配比。高负荷峰值阶段，加大电力动力输出比例，快速弥补动力缺口；负荷平稳阶段，降低电力输出，以燃油动力为主，减少储能电量消耗，平衡动力性能与续航能力。同时系统实时监测设备运行参数，避免双动力耦合过程中出现功率冲突、负荷过载等问题，保障系统稳定运行。

（四）多模式智能切换工作原理

混联式混动系统的核心运行优势，在于全工况下的智能模式切换能力，可根据船舶航行场景、负荷状态、环保要求，自动完成PTH、PTO、PTI三种模式的无缝切换，适配全场景航行需求。

当船舶进入港口、生态敏感等管控水域，航行速度降低、负荷减小，系统自动切换至PTH纯电模式，切断燃油动力，启用纯电推进，满足环保低噪运行要求。当船舶驶出管控水域，进入常规远洋航行状态，航速提升、负荷稳定，系统自动切换至PTO燃油模式，依靠燃油动力稳定航行，同时回收富余能量储能。

当船舶遭遇复杂海况、重载作业、紧急提速等极限工况，航行负荷骤增，系统立即切换至PTI混合模式，启动双动力耦合推进，提升船舶动力输出上限，保障船舶航行安全与作业效率。当极限工况结束、负荷回落，系统逐步减少电力动力输出，平稳回归PTO常规燃油运行模式，完成模式闭环切换。

整个模式切换过程由智能能量管理单元全自动控制，切换过程平顺无冲击，不会出现动力中断或动力突变，能够适配船舶动态变化的航行工况，兼顾航行经济性、环保性与安全性。

五、船舶混联式混动系统运行价值与工况适配逻辑

（一）环保运行价值

混联式混动系统通过多模式精准适配，大幅优化了船舶的排放与噪音控制水平。传统燃油船舶低速运行时燃烧效率低、排放量大，而混动系统可在低速敏感工况启用PTH纯电模式，实现零排放、低噪音运行，有效降低船舶对近岸、港口、生态水域的环境影响。在常规航行的PTO模式下，系统通过富余能量回收利用，提升燃油燃烧利用效率，减少无效燃油消耗，间接降低污染物排放总量，契合绿色航运的发展要求。

（二）节能经济价值

系统通过能量双向利用与工况精准匹配，有效降低船舶整体运行能耗。PTO模式下的富余机械能回收发电，可替代船舶辅助发电机组的工作负荷，减少辅助燃油设备的燃油消耗，实现能量二次利用。PTI混动模式通过电力辅助减负，避免燃油发动机长期高负荷超负荷运转，降低发动机能耗损耗与机械磨损，延长设备检修周期，降低船舶运维成本。PTH纯电模式替代低速燃油运行，规避低速高能耗问题，进一步优化全航段能耗水平。

（三）动力稳定价值

混联式混动系统解决了单一动力系统的运行短板，实现动力输出的全工况稳定。纯电模式保障低速精准平稳运行，燃油模式保障长距离稳定续航，混动模式保障极限工况动力充足，三种模式互补适配，让船舶可以适应不同水域、不同海况、不同作业负荷的航行需求。同时电力动力的快速响应特性，可弥补燃油动力响应滞后的短板，提升船舶动力调节的灵活性，增强船舶航行的稳定性与适应性。

（四）设备防护价值

多模式智能切换的运行逻辑，可有效保护船舶动力核心设备，减少设备损耗。燃油发动机无需在低速低效、高负荷极限工况下频繁高强度运行，工况适配更加合理，减少积碳、磨损、过载故障等问题。电机与储能装置作为辅助动力设备，按需启停、负荷可控，设备运行负荷均匀，避免长期满负荷工作造成的老化加速，整体提升动力系统设备的使用寿命，降低船舶故障发生率。

结语：

综上，PTI、PTO、PTH三种核心模式的协同运行，让混联式船舶混动系统实现了环保、节能、稳定、可靠的多维运行优势，完美适配现代船舶多元化、高标准的航行与作业需求，是船舶动力绿色升级的核心技术方案。
