船舶为什么要配置储能系统解决方案？兼顾船载供电与港口岸电双重使用场景

全球航运业正处于能源转型与效率提升的关键时期。船舶配置储能系统，已从备用电源的补充角色，演变为融合船载供电优化与港口岸电协同的核心环节。这种解决方案不仅关乎船舶运营的经济性与环保合规性，更深刻影响着港口基础设施的规划与电网交互模式。本文将从双重应用场景出发，系统阐述储能系统为船舶带来的多维价值，并解析其技术架构与工程考量，以期为行业同仁提供一份清晰、务实的参考。

一、 船舶配置储能系统的驱动力与双重使命

船舶电力系统的特性与陆地电网存在显著差异。机舱发电机组作为传统主力，其燃油消耗与排放集中在港口区域和航道，对空气质量影响直接。同时，船舶靠港期间的用电需求（如装卸设备、生活用电、冷藏货柜）若由辅机提供，效率低下且噪音污染严重。储能系统的引入，打破了“即发即用”的传统模式，使电能成为可存储、可调度、可优化的资源。

（一） 船载供电场景：从被动供电到主动管理

在航行与作业过程中，储能系统与发电机组形成混合动力架构。其核心作用并非取代发电机，而是通过“削峰填谷”与“负荷均衡”改变机组运行工况。

1. 优化机组负荷率，提升燃油经济性

发电机组在低于额定功率一定比例下运行时，燃油消耗率显著上升，单位千瓦时的燃油成本更高。储能系统可在机组轻载时吸收多余电能进行充电，在瞬时大功率需求（如船舶机动、大型甲板机械启动）时释放电能，使机组始终维持在高效负荷区间。这种动态调节直接减少了无效燃油消耗，且无需对现有发电机组进行硬件改造。

2. 平抑负荷波动，延长机组寿命

船舶电网的负荷变化具有突发性和随机性。频繁的负荷冲击会导致机组转速波动、排气温度变化，增加机械磨损与热应力。储能系统具备毫秒级响应能力，能快速补偿或吸收负荷缺口，使机组感受的负荷变化率趋于平缓。这不仅提升了供电品质，也降低了机组维修频率和备件更换成本。

3. 实现短时纯电运行，改善作业环境

在进出港、狭窄水道航行或靠离泊作业等场景下，船舶对操作灵活性要求高，同时对排放和噪音较为敏感。储能系统可支撑船舶在特定时段内实现纯电推进或供电，将机舱噪音和振动降至较低水平。这对提升船员工作舒适度、减少对港口周边环境的声学影响具有直接意义。

（二） 港口岸电场景：从被动接入到主动协同

港口岸电本意是让船舶靠港期间关闭辅机，接入陆地电网。但在实际推广中，岸电接入面临两大现实障碍：一是港口现有配电容量不足，增容改造涉及变电站扩建、电缆沟铺设，工程周期长、投资高；二是船舶接入岸电后，若瞬间出现大功率负荷启动，可能引起岸电系统电压骤降，影响供电稳定性。

储能系统在岸电场景中的作用，相当于为港口与船舶之间设置了一个“弹性缓冲器”。

1. 降低岸电扩容的工程门槛

通过在港口前沿或船舶自身配置储能系统，可在岸电容量受限的情况下，利用储能电池在非高峰时段从电网缓慢充电，在船舶靠港用电高峰时段向船舶释放电能。这种“小容量接入、大功率输出”的特性，有效降低了对港口电网增容的迫切性，使许多老旧港区或电网末端码头具备经济可行的岸电服务能力。

2. 隔离电网扰动，提升供电可靠性

船舶负载中不乏变频设备、起重机等非线性负荷，其运行过程中产生的谐波和无功功率可能反馈至岸电系统。储能变流器具备四象限运行能力，可在向船舶供电的同时，提供动态无功补偿和谐波滤波功能，改善电能质量。当岸电电网发生瞬时电压跌落或频率波动时，储能系统可快速支撑，避免船舶设备跳闸，确保连续作业。

3. 参与港口电力需求侧响应

从更宏观的视角看，港口区域多套船舶储能系统聚合后，可作为一种分布式储能资源，参与当地电力市场的需求响应或峰谷电价套利。在电价低谷时段从电网充电，在电价高峰时段（尤其当多艘船舶同时靠港用电时）释放电能，既降低了船舶用电成本，也为港口电网提供了辅助服务，实现多方效益共享。

二、 船载供电场景下的储能系统功能细化

将储能系统嵌入船舶电力系统，并非简单堆砌电池组，而是需要从电气架构、控制策略、安全防护三个维度进行系统性设计。在船载供电场景下，其功能可进一步分解为以下若干层次。

（一） 动态调峰与功率辅助

船舶电网的容量设计通常以最大连续负荷为基础，但实际运行中平均负荷往往远低于峰值。储能系统在功率辅助模式下，可实时检测电网频率或母线电压，当感知到负荷突增时，储能变流器迅速响应，输出有功功率，协助机组共同承担负荷。

反之，当负荷骤减时，储能系统吸收多余功率，避免机组逆功率保护动作。这种双向调节能力，使得发电机组可选用额定功率较小的型号，或在多机组并联运行时，灵活调整运行机组台数，始终使在线机组运行于经济负荷区间。

（二） 旋转备用与应急启动

传统船舶需设置专用应急发电机组，用于主电源失效时的关键设备供电。储能系统可部分或全部承担旋转备用功能。在正常航行状态下，储能系统保持较高荷电状态；一旦发生主电网失电，储能系统可在极短时间内（毫秒级）切换至独立供电模式，向舵机、通讯导航、消防泵等关键负荷提供应急电源。

与应急发电机相比，储能系统的启动可靠性更高，无需依赖压缩空气或启动蓄电池，且无冷启动时间限制，多次连续启动能力更强。

（三） 谐波抑制与无功支撑

现代船舶大量使用电力电子设备，如变频调速器、侧推器、充电机等，这些设备产生的谐波电流会污染电网，导致变压器发热、电缆绝缘老化、通讯信号干扰等问题。储能变流器本身具备有源滤波功能，可在传输有功功率的同时，输出反向谐波电流进行抵消。

此外，通过控制储能变流器的无功功率输出，可对电网电压进行动态调节，减少无功功率在电缆线路中的传输损耗，提高电网功率因数，降低线路压降。

（四） 冷热港模式下的全船供电

当船舶在极地或高温地区航行时，空调或加热设备长时间满负荷运行，加之推进功率需求，电网负荷处于高位。若采用常规机组配置，需增加在线机组台数，导致整体负荷率偏低。储能系统可在这些特殊工况下作为主要功率来源之一，与发电机组并联运行，提高系统冗余度，避免因单台机组过载而启动备用机组，从而简化运行管理。

（五） 降低全生命周期排放

从排放控制角度而言，储能系统通过优化机组运行点，直接减少了燃油不完全燃烧产生的颗粒物和氮氧化物。尤其是在排放控制区内，船舶需使用低硫燃油或加装后处理装置，成本高昂。利用储能系统实现短时零排放航行或进出港，可减少在控制区内的高价燃油消耗，

同时降低后处理装置的运行负荷。从全生命周期评估，储能系统生产与回收环节产生的碳排放，通常可在船舶运行约一定年限内通过节油效果得到补偿，后续运行即为净减排效益。

三、 港口岸电场景下的储能系统协同机制

港口作为船舶与电网的交汇点，其电气环境复杂且动态多变。储能系统在岸电场景中的价值实现，更侧重于与港口配电系统、船舶受电系统以及运营调度系统的协同配合。

（一） 动态增容与配电侧管理

港口前沿的岸电配电箱通常由附近变电站通过地下电缆馈电。当多艘大型船舶同时靠泊并申请大容量岸电时，电缆线路载流量和变压器容量可能成为限制瓶颈。若对配电系统进行全面增容，不仅施工周期长，还可能涉及城市道路开挖、变电站间隔扩建等市政工程协调。

在港口配电变压器低压侧或船舶岸电接入点配置储能系统，形成“变压器+储能”的联合供电单元。该单元对外呈现的可用容量可达到变压器额定容量与储能逆变功率之和。

实际运行中，储能系统实时监测变压器负载率：当负载率超过设定阈值时，储能系统放电补充功率缺口；当负载率回落至安全范围后，储能系统利用空闲时段从电网充电恢复荷电状态。这种动态增容方式避免了配电系统大规模物理改造，使港口能以较低投入快速拓展岸电服务能力。

（二） 电能质量综合调节

岸电电源与船舶电网之间可能存在电压相位差、频率偏差和谐波含量差异。常规岸电系统需配备隔离变压器和有源滤波器来改善电能质量。储能变流器可同时完成电压支撑、谐波滤除、不平衡补偿三项功能。

具体而言，当岸电电网电压出现暂降时，储能系统迅速注入无功电流，将电压拉回正常范围；当船舶负载产生特征次谐波（如5次、7次、11次）时，储能系统通过即时电流追踪输出补偿分量；当三相负载不平衡导致中性点漂移时，储能系统可调节各相电流分配，使变压器三相输出电流趋于平衡。这一综合调节过程无需额外设备投入，仅通过储能变流器控制算法的扩展实现，减少了岸电系统的设备层级，提高了可靠性。

（三） 峰谷电价经济调度

我国多数港口所在地区的工商业电价执行峰谷分时政策，峰谷价差较为可观。储能系统在岸电场景下的经济收益，除了来自船舶用电收费外，还可通过峰谷价差套利实现。港口可在夜间低谷电价时段，利用充裕的电网容量为储能系统充电；在日间高峰时段，优先使用储能电量为靠港船舶供电，同时减少从电网取电。

这种调度策略在保证对船舶供电可靠性的前提下，将港口购电成本降低。对于港口运营方而言，储能系统可视作一种金融工具，通过电价时间差锁定用电成本。对于船舶而言，其支付的岸电电价可维持稳定，无需因高峰时段电网用电紧张而承受电价浮动风险。

（四） 孤岛运行与应急保障

港口区域遭遇极端天气或电网故障时，岸电电源可能中断。储能系统在此时可切换至孤岛运行模式，为正在靠泊作业的船舶提供紧急供电，确保船舶系泊设备、通讯系统和关键货物冷藏系统持续运行，避免因断电导致安全事故或货物损失。若多套储能系统通过直流母线互联，还可形成港口微电网，在电网恢复前维持港口核心作业区的基本用电需求。

四、 系统技术架构与核心组件

无论应用于船载或岸电场景，储能系统的物理架构具有统一性，但其设计侧重有所不同。以下从电池系统、变流器、管理系统和系统集成四个层面展开。

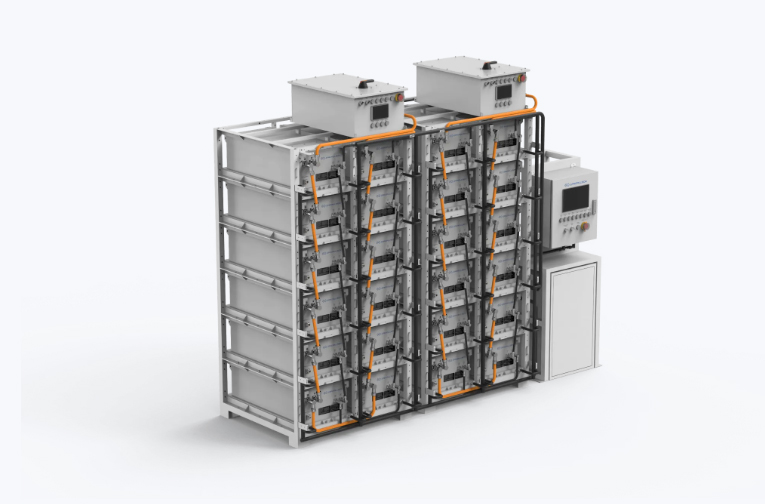

（一） 电池系统：模块化设计与串并联灵活性

储能系统的核心在于电池单元的组织形式。采用模块化设计的电池包是当前的主流方向。每个电池包内部包含若干电芯、电压/温度采样线束、被动均衡电路及结构防护件。模块化带来的优势体现在：

1. 容量可扩展：单个电池包容量确定后，通过串联提升系统电压，通过并联提升系统容量。这种积木式搭建方式，使同一套储能系统可覆盖从数百千瓦时至数兆瓦时的不同容量需求，适应不同船型或不同港口泊位的差异化要求。

2. 维护可替换：当某个电池包出现性能衰减或故障时，可单独离线更换，无需整体拆卸。这对于船舶长达数十年的使用寿命而言，降低了后期维护成本和停航损失。

3. 散热一致性：模块化设计便于统一规划冷却风道或液冷板路径，确保每个电池包内电芯温度分布均匀，避免局部热积累导致的不一致老化。

在电压等级方面，采用适当串联节数，使系统直流母线电压可覆盖较低电压等级。对于特定应用场合，可通过调整串并联拓扑，使系统适应不同电压等级的船舶直流电网或交流整流方案。

（二） 分布式架构电池管理系统

电池管理系统的架构直接影响系统可靠性和数据精确性。分布式架构将管理功能分层：每个电池包内部配置从控单元，负责采集该包内每只电芯的电压、温度，并执行均衡指令；一组电池包配置一个主控单元，负责汇总从控数据，计算荷电状态与健康状态，进行故障诊断；系统级管理单元则与船舶能量管理系统或港口能量调度平台通讯，执行充放电策略。

分布式架构的优势在于：从控单元与电池包物理距离近，采样线束短，信号抗干扰能力强；主控单元与从控单元之间采用隔离通讯总线，单点故障不影响全局；软件层面可灵活配置串并联拓扑参数，无需硬件改动即可适配不同容量的系统构建。

值得关注的是，用于船舶环境的电池管理系统需经过相应的环境适应性验证。船级社规范对电池管理系统的功能安全、冗余设计、故障响应时间等均有明确规定。例如，系统需具备多级保护机制：电芯过压、欠压、过温、低温、过流、短路等故障需设置不同响应层级，从告警、限制功率到强制切断，逐级递进，确保任何异常工况下均有对应的处置措施，避免单一故障导致系统失效。

（三） 储能变流器与并离网切换

储能变流器是电池组与交流电网之间的接口设备。在船载场景中，变流器需支持并网运行（与发电机组并联）和离网运行（独立向船舶负载供电）两种模式，并实现两种模式之间的平滑切换。在岸电场景中，变流器主要运行于并网模式，但需具备电网故障时的快速孤岛检测与断开功能，以保证港口检修人员安全。

变流器的控制策略决定了系统响应性能。优秀的变流器应具备以下特性：

1. 多运行模式：包括恒功率充放电、恒压/恒频独立供电、下垂特性并联等。

2. 电网适应性：在电网电压跌落到一定范围、频率偏差在一定限度内时，仍能保持连续运行，不脱网。

3. 效率特性：在常用负载区间内保持较高转换效率，减少自身损耗。

4. 并离网切换时间：在电网失电时，切换时间应控制在毫秒级别，保证关键负载不间断运行。

对于直流母线电压较低的应用场合，变流器可采用升压拓扑，将电池组电压变换至所需交流电压等级。对于更高电压等级的场合，可通过电池组串并联直接提升直流母线电压，减少变流器升压环节，提高系统整体效率。

（四） 系统集成与防护设计

船舶和港口环境具有高盐雾、高湿度、振动、倾斜等特点，这对储能系统的结构防护和电气防护提出了不同于陆用储能的要求。系统集成设计需关注以下方面：

1. 防护等级：户外或半户外安装的设备，其柜体防护等级需达到相应等级，防止盐雾侵入和凝露引起绝缘下降。

2. 抗震与抗冲击：船用设备需通过振动和冲击试验，确保在船舶正常航行工况和极端海况下，内部电气连接不松动，结构不发生变形。

3. 冷却方式：根据安装位置的环境温度，可选择强制风冷或液体冷却。风冷系统结构简单、维护方便，适用于功率密度较低、环境温度可控的场合；液冷系统冷却效率较高，适用于大容量、高功率密度或安装空间密闭的场景。

4. 消防与热失控防护：电池系统需配置层级消防措施，包括电池包内的气溶胶或全氟己酮灭火装置、系统级别的防火隔板和泄压通道。同时，电池管理系统应具备早期热失控预警能力，通过电压异常、温升速率异常等特征提前识别风险。

五、 控制策略与能量管理核心逻辑

储能系统的价值实现，最终体现为控制策略是否精准、可靠。船载与岸电两种场景下的控制逻辑有所区别，但底层均基于状态感知、策略决策和指令执行三个环节。

（一） 船载能量管理策略

船载能量管理系统的输入信号包括：机组实时功率、负载总功率、储能系统荷电状态、电池温度、电网频率、船舶航行状态（航行、机动、靠泊）等。控制目标设定为：在满足负载需求的前提下，使机组油耗较低、排放较少，同时维持储能系统荷电状态在合理范围，以备应急之需。

具体控制策略可分为：

1. 经济模式：适用于正常航行工况。系统将机组功率设定在最优油耗区间内，负载波动部分由储能系统补偿。当储能荷电状态下降至下限时，机组功率适当提升，在满足负载的同时为储能充电；当储能荷电状态上升至上限时，机组功率适当降低，优先使用储能放电。

2. 环保模式：适用于排放控制区或港口水域。系统优先使用储能电量，机组仅在储能电量不足或负载过大时启动，且运行于较低功率点，以降低瞬时排放。

3. 应急模式：当主电网失电时，能量管理系统自动将储能变流器切换至独立供电模式，并按照预设的优先级切除次要负载，保障关键负载供电时间。

（二） 岸电能量管理策略

岸电能量管理系统的输入信号更为丰富，除船舶用电需求外，还需接入港口配电变压器的实时负载率、电网购电实时电价、储能系统状态、以及港口作业计划（预判未来数小时内靠泊船舶数量和用电需求）。

控制策略核心逻辑是：

1. 功率限制保护：实时监测变压器负载率，当接近额定值时，储能系统放电，限制从电网取电功率，保护变压器不过载。

2. 经济调度：结合分时电价，制定储能系统的充放电计划。在电价较低时段，以适当功率对储能充电；在电价较高时段，优先使用储能放电供电。调度计划需结合预测的船舶用电曲线，避免因储能电量过早耗尽而被迫在高峰时段大量取电。

3. 备用容量预留：无论经济调度策略如何，控制系统均需保持一定比例的储能容量作为应急备用，以应对突发断电或临时大功率用电需求。

（三） 多机并联与直流母线协调

当多台储能变流器并联运行时，下垂控制策略可实现功率自动分配。各变流器模拟同步发电机的外特性，通过调节输出电压的幅值和频率来分配有功和无功功率，无需高速通讯即可实现均流。这种控制方式在船载多机组并联和港口多套储能系统协同场景下均适用，提高了系统冗余度和扩展性。

六、 安全可靠性设计与合规性考量

船舶储能系统的安全，既涉及电气安全、电池安全，也涉及功能安全和网络安全。这些安全要求最终体现为对相关规范与标准的符合性。

（一） 电池安全设计层级

电池安全设计应遵循“预防-监控-抑制-隔离”的四层防护理念。

- 预防层：电芯选型时需通过相应的机械滥用、电滥用、热滥用测试，确保在合理范围内不发生热失控。电池包结构设计需保证在振动、冲击下内部极耳不脱落、隔膜不破损。

- 监控层：电池管理系统需对每只电芯的电压和温度进行实时采集，采样周期满足快速响应的要求，并在发现异常时发出告警信号。

- 抑制层：电池包内配置灭火装置，当探测到内部温度异常或烟雾时自动启动，延缓或阻止热扩散。系统级配置泄压阀和排烟通道，将高温气体引导至舱外安全区域。

- 隔离层：电池舱与其他舱室之间设置防火分隔，电缆穿舱处采用防火密封，确保单一电池舱发生事故不影响全船安全。

（二） 电气保护与绝缘监测

船舶电网为不接地系统，储能系统接入后需配置绝缘监测装置，实时监测直流侧和交流侧对地绝缘电阻。当绝缘电阻下降至设定值时，系统发出告警并提示维护人员检查。直流侧配置快速熔断器和直流断路器，在发生短路故障时，断路器分断时间需与熔断器动作时间协调，实现选择性保护，避免越级跳闸导致全船失电。

（三） 环境适应性与型式认可

用于船舶的电气设备需通过相应的环境试验，包括高温试验、低温试验、湿热试验、振动试验、倾斜试验和摇摆试验。电池管理系统作为安全相关系统，其软件开发和硬件设计需遵循功能安全标准，具备故障诊断覆盖率要求和安全完整性等级目标。型式认可证书是储能系统装船的前提条件之一，表明该系统的设计和制造符合船级社规范要求。

对于岸电场景中使用的储能系统，虽不强制要求船用产品检验，但若该设备安装在港口前沿的露天区域，需符合当地供电部门对并网设备的技术要求，包括防孤岛保护、低电压穿越、高电压穿越、频率适应性等。

七、 经济性与全生命周期效益分析

储能系统的配置决策，最终需回归到经济合理性。虽然精确测算依赖于具体项目参数，但从定性角度可明确其效益构成与成本分布。

（一） 成本构成要素

储能系统的全生命周期成本包括初始购置成本、安装调试成本、运维成本、更换成本和处置回收成本。其中：

- 初始购置成本中电池组占比相对较高，其价格受原材料市场波动影响。

- 安装调试成本在船舶项目中因船厂改造工程复杂程度不同而差异较大。

- 运维成本主要包括定期巡检、电池均衡维护、冷却系统保养等，电池管理系统可提供健康状态评估，帮助运维人员制定精准维护计划，避免过度维修或欠维护。

- 更换成本指电池组在达到规定循环寿命或日历寿命后需整体或部分更换的费用。模块化设计可分批更换，降低一次性资金压力。

（二） 收益来源分析

收益来源分为直接收益和间接收益两大类。

直接收益包括：

1. 燃油节省：通过机组负荷优化，在不同工况下可实现一定比例的燃油节约，具体数值与船舶运行剖面和机组特性相关。

2. 岸电电费节省：通过峰谷价差套利和需量电费管理，降低港口购电总成本。

3. 机组维修费用减少：由于机组运行时间减少、负荷变化率降低，机油更换周期、滤器更换频率、大修间隔均可延长。

间接收益包括：

1. 排放指标合规：满足日益严格的区域排放法规，避免罚款或限航风险。

2. 电网增容投资延迟：港口无需一次性投入巨资进行配电系统改造，储能系统可根据泊位利用率逐步扩容。

3. 供电可靠性提升：减少因电网故障导致的作业中断损失，这对冷藏集装箱港口或邮轮码头尤为关键。

（三） 影响经济性的关键变量

在实际项目中，以下变量对经济性影响较为显著：

- 储能系统充放电策略的优化程度：策略越贴合实际运行曲线，效益越明显。

- 电池循环寿命：在同样的日均充放电次数下，循环寿命越长，年度折旧成本越低。

- 当地能源价格结构：燃油价格与电价的相对水平、峰谷价差幅度直接影响收益空间。

- 船舶年运行小时数与靠港频次：运行越频繁，储能系统利用率越高，回收周期越短。

需要指出的是，储能系统的经济性应置于船舶全生命周期（通常为较长时间跨度）内评估，而非仅关注首年投资回收。随着电池成本的技术性下降和环保法规的日趋严格，其长期综合收益呈上升趋势。

八、 未来展望与系统演进方向

船舶储能系统并非一项静态技术，其功能内涵和应用边界正在持续扩展。从当前的双重场景应用出发，可以预见以下若干发展趋势。

（一） 直流电网与储能深度融合

新一代船舶电力系统正从交流配电向直流配电演进。直流电网天然便于储能接入，无需变流器进行交流-直流-交流的多次变换，减少了电能转换损耗和设备体积。在直流电网架构下，储能系统可作为母线稳压单元，直接参与直流电压控制，简化系统拓扑。同时，直流配电便于整合光伏、燃料电池等多种新能源输入，储能系统将成为多能源耦合的核心枢纽。

（二） 储能系统与港口微电网协同

港口的电气化程度不断提升，除岸电外，港口内的龙门吊、AGV运输车、照明系统、办公用电等均构成可调节负荷。储能系统与港口光伏电站、风力发电配合，可形成港口级微电网。在微电网架构下，船舶不再是单纯的用电负荷，其自身的储能系统可视为港口微电网的移动储能节点，在靠港期间参与微电网的电压频率支撑和紧急功率备用。

（三） 数字化运维与健康状态预测

电池管理系统的数据积累将催生基于运行数据的健康状态预测模型。通过对大量运行数据的分析，可建立电芯老化轨迹模型，提前预测剩余使用寿命和潜在故障，实现从“计划性维护”向“预测性维护”的转变。结合边缘计算与云端平台，船东和港口运营方可在远程实时查看各套储能系统的运行状态、能效指标和健康评分，为资产管理和运营决策提供依据。

（四） 标准化接口与可互换性

随着储能系统在船舶和港口的普及，接口标准化将成为重要趋势。统一的机械接口、电气接口和通讯协议，可使不同容量、不同批次的储能单元实现即插即用。这不仅降低了系统集成难度，也为后期扩容和替换提供了便利。标准化的通讯协议还能使储能系统与船舶航行系统、港口调度系统实现无缝对接，进一步挖掘协同效益。

结语：

船舶配置储能系统解决方案，已从单一的功能性补足，演变为连接船载供电与港口岸电的桥梁。它通过优化能源时序、平抑功率波动、提升电能质量，在降低运营成本与环境影响的同时，为港口基础设施提供了更具弹性的扩展路径。

这一方案的核心，不在于追求某项参数的极致，而在于通过系统性的能量管理，实现船舶与港口、船舶与电网之间的和谐互动。随着技术迭代与标准完善，储能系统将成为船舶能源体系中的常态组件，支撑航运业向更清洁、更高效、更可靠的方向稳步前行。
